GŁÓWNE CECHY:

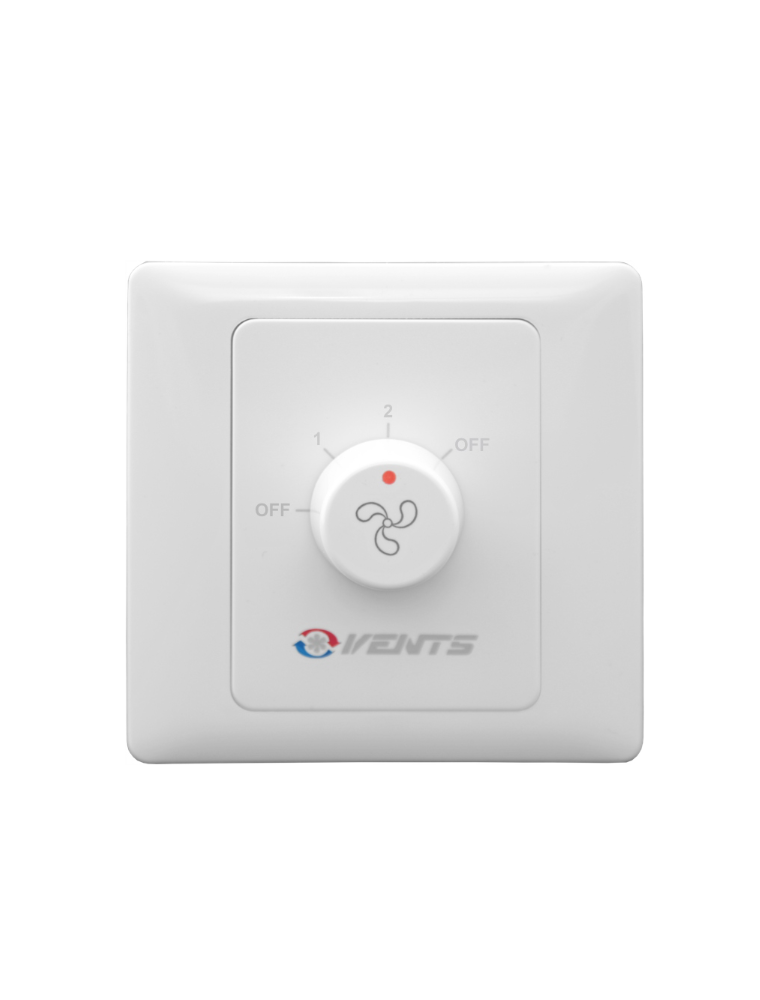

Przełącznik biegów wentylatora P2-1-300 stosuje się w celu włączenia/wyłączenia oraz przełączania prędkości wentylatorów dwubiegowych. Idealnie współpracuje z wentylatorami Vents TT, TT PRO i TT Silent-M oraz z podobnymi wentylatorami innych producentów.
Obudowa regulatora (1), ramka maskująca (4) i pokrętło (2) wykonane są z plastiku typu ABS odpornego na uszkodzenia i promienie UV. Regulator odróżnia się wysoką efektywnością, oraz dokładnością sterowania. Włączenie/wyłączenie oraz zmiana biegu/prędkości wentylatora odbywa się za pomocą obrotu pokrętła regulacji (2). Regulowanie odbywa się od biegu pierwszego do najwyższego. Możliwe jest włączenie i sterowanie wentylatorem wspólnie z oświetleniem w pomieszczeniu.
DANE TECHNICZNE i SCHEMAT ELEKTRYCZNY PODŁĄCZENIA
MONTAŻ
- Za pomocą śrubokręta zdjąć pokrętło (2) regulatora prędkości. Na tylnej ściance obudowy (3) znajdują się cztery mocowania, które mocują panel regulatora.
- Zdjąć przedni panel (4).
- W celu podłączenia należy odizolować końcówki przewodów na długości 5-7 mm, wsunąć je maksymalnie do gniazd zaciskowych regulatora i zacisnąć za pomocą wkrętów.
- Zamontować regulator w obudowie montażowej (puszce podtynkowej), uprzednio mocując przewody doprowadzające prąd.
- Umieścić na miejscu ramkę maskującą (4) (dociskając z odpowiednią siłą).
- Zamontować pokrętło (2) przełączenia szybkości.
- Po podłączeniu regulatora do obwodu, przekręcić do oporu pokrętło przeciwnie do ruchu wskazówek zegara (pozycja OFF).
- Zwiększenie prędkości wentylatora następuje przy przełączeniu pokrętła w kierunku zgodnym z ruchem wskazówek zegara.
Regulator jest przeznaczony do montażu na ścianie, jako regulator podtynkowy.
